Le schéma d’un alternateur électrique est fondamental pour garantir une alimentation stable et optimale du système électrique de votre véhicule. Maîtriser le principe de fonctionnement et les connexions essentielles de cet générateur électrique vous permet d’éviter les pannes imprévues, d’assurer une recharge efficace de la batterie, et d’optimiser la longévité de vos équipements embarqués. Nous allons donc parcourir ensemble :
- Les composants clés de l’alternateur et la manière dont ils génèrent du courant alternatif grâce à l’induction électromagnétique.
- Les branchements indispensables à réaliser en respectant rigoureusement les bornes pour prévenir tout dommage.
- Les différentes configurations de schéma électrique adaptées aux types d’alternateurs et leurs systèmes de régulation.
- Les méthodes de diagnostic par multimètre pour vérifier la santé et la performance de votre système de charge.
- Les conseils pratiques d’entretien qui prolongent l’efficacité de votre alternateur dans le temps.
Ces aspects vous permettront d’aborder avec confiance la lecture des schémas électriques et l’installation d’un alternateur, que ce soit en maintenance ou lors d’un montage neuf.
A découvrir également : Voitures électriques de demain : innovations technologiques et sûreté renforcée

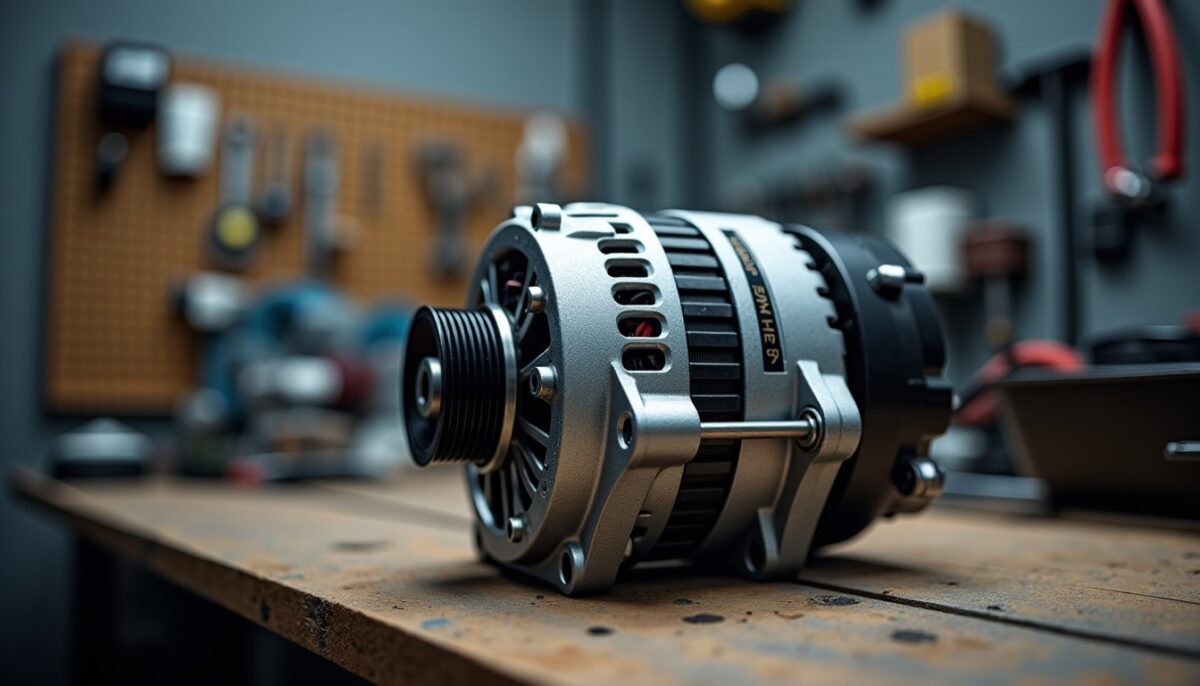

Comprendre le principe de fonctionnement de l’alternateur électrique
L’alternateur joue un rôle central dans la production d’électricité automobile en transformant l’énergie mécanique du moteur en énergie électrique sous forme de courant alternatif. Cette conversion repose sur plusieurs éléments essentiels :
- Le rotor : Cette bobine magnétisée tourne à grande vitesse à l’intérieur du stator, générant un champ magnétique variable.
- Le stator : Constitué de bobines fixes, il capte ce champ magnétique en mouvement pour induire un courant alternatif.
- L’induction électromagnétique : Ce phénomène physique permet la conversion de l’énergie mécanique en énergie électrique au sein du stator.
- Le redresseur : Composé de diodes, il convertit le courant alternatif produit en courant continu nécessaire au chargement de la batterie et à l’alimentation des équipements.
- Le régulateur intégré : Il stabilise la tension entre 13,8 et 14,4 volts afin d’éviter la surcharge ou la décharge excessive de la batterie.
Sans un alternateur correctement fonctionnel, la batterie se déchargerait rapidement, risquant de vous laisser en panne. Ce système ingénieux repose donc sur des principes électriques précis que nous allons détailler afin de comprendre l’importance d’un schéma électrique bien suivi.
Lire également : Location de voiture sans permis : votre guide essentiel pour une mobilité libre et facile
Les composants clés expliqués
Le rotor est excité par une petite tension apportée via la borne D+ ou L, déclenchant ainsi la rotation magnétique. Ce champ magnétique variable induit un courant alternatif dans les bobines statoriques, qui est ensuite transformé en courant continu. Cette conversion est fondamentale car la batterie et les composants électroniques du véhicule fonctionnent exclusivement sous courant continu.
Le régulateur joue un rôle vital en modulant l’excitation du rotor, garantissant que la tension de sortie reste constante malgré les variations de régime moteur. Cette gestion permet de prévenir l’usure précoce de la batterie et de protéger l’électronique embarquée.
Les connexions essentielles d’un alternateur selon le schéma électrique
Un branchement rigoureux des bornes garantit la fiabilité du système. Voici les bornes incontournables :
- Borne B+ : C’est la sortie principale où circule le courant haute intensité, reliant directement l’alternateur à la batterie. Le câble utilisé doit avoir une section suffisante pour éviter toute chute de tension.
- Borne D+ : Elle alimente l’excitation du rotor et le voyant de charge du tableau de bord. Sans cette connexion, l’alternateur ne s’excite pas et ne produit pas de courant.
- Borne W : Destinée au signal du compte-tours, elle n’est pas présente sur tous les modèles d’alternateurs mais joue un rôle crucial sur certains systèmes pour mesurer la vitesse de rotation.
- Masse : Une bonne connexion à la masse, soit via le châssis ou directement le moteur, est capitale pour assurer le retour du courant et fermer le circuit.
Avant toute intervention, déconnectez systématiquement la borne négative de la batterie pour éviter tout court-circuit ou étincelle accidentelle. Le respect de ces repères s’avère souvent décisif pour un branchement sûr et efficace.
Schémas types selon les configurations d’alternateurs
Le schéma électrique d’un alternateur peut varier selon la conception et la technologie utilisée :
- Alternateur 3 fils : Ce schéma intègre les bornes B+, D+ et la masse. Il est le plus répandu sur les véhicules modernes, assurant une régulation optimale et une charge stable même à faible régime moteur.
- Alternateur 1 fil : Utilisé généralement sur des véhicules plus anciens ou restaurés. Il fonctionne sans excitation externe, le rotor s’auto-excite à partir d’un certain régime, mais la régulation y est moins précise.
- Système avec régulateur externe : Certains alternateurs nécessitent un régulateur séparé, ce qui demande des connexions spécifiques et un branchement soigneusement adapté suivant les instructions constructeur.
Une attention particulière à la section des câbles et à la propreté des bornes est cruciale. Les oxydations ou contacts desserrés provoquent des baisses de tension, perturbant la recharge. Nous vous invitons à consulter ce guide détaillé sur le choix des pinces batterie pour un câblage sûr.
Diagnostic au multimètre et vérifications pour une charge efficace
Vérifier l’état de votre alternateur est simple et accessible grâce à un multimètre. Voici les étapes clés :
- À l’arrêt, la batterie doit afficher environ 12,6 volts. Une tension inférieure indique une batterie fatiguée.
- Moteur en marche, la tension mesurée aux bornes doit se situer entre 13,5 et 14,5 volts, preuve d’une bonne recharge.
En cas d’écarts, plusieurs causes peuvent être évoquées. Nous vous proposons ci-dessous un tableau récapitulatif des symptômes les plus fréquents et des actions conseillées.
| Symptôme | Cause possible | Action recommandée |
|---|---|---|
| Tension trop basse (en dessous de 13 V) | Courroie détendue ou cassée | Contrôler et remplacer la courroie d’accessoire |
| Voyant de charge allumé | Fil d’excitation coupé ou mauvaise connexion D+ | Vérifier la connexion de la borne D+ au tableau de bord |
| Tension trop élevée (au-delà de 15 V) | Régulateur défaillant | Changer le régulateur ou l’alternateur |
| Bruit anormal de roulements | Roulements usés | Remplacer l’alternateur |
Entretien pour optimiser la longévité de l’alternateur
Entretenir son alternateur est un gage de fiabilité pour le système électrique auto. Voici nos recommandations :
- Nettoyer régulièrement les cosses : La corrosion sur les contacts est souvent à l’origine de pannes électriques.
- Contrôler la tension de la courroie : Une courroie bien tendue garantie un entraînement efficace de l’alternateur.
- Assurer une bonne masse : Toute oxydation ou mauvais contact peut provoquer des dysfonctionnements.
- Vérifier l’état des câbles : Remplacez les câbles usés et évitez les réparations temporaires avec du scotch.
- Surveiller la batterie : Une batterie en mauvais état sollicite davantage l’alternateur.
Avec ces gestes simples, vous pouvez prévenir bien des problèmes électriques et assurer une performance durable. Pour approfondir vos connaissances, découvrez comment optimiser le mode économie actif sur votre véhicule grâce à des réglages intelligents accessibles dès aujourd’hui.
